Testador de fibra e cobre FC1500
Processador de alta velocidade para controle suave
Módulos múltiplos integrados em um único dispositivo para atender aos requisitos de teste de fibra e cobre.
Multifunções em um único dispositivo
- OTDR
- Mapa do evento
- Medidor de Potência Óptica
- Fonte de luz óptica
Localizador visual de falhas
- Rastreamento de Cabo RJ45
- Sequência de cabos RJ45
- Luz LED
- Bluetooth
- Microscópio (opcional)
|
Modelo# |
FC1500-D26 |
FC1500-P24 |
FC1500-A24 |
FC1500-B24 |
|
Comprimento de onda |
1310nm e 1550nm |
1610nm |
1625nm |
1650nm |
|
Faixa dinâmica |
26/24dB |
24dB |
24dB |
24dB |
|
Área de Teste |
3m a 100km |
3m a 100km |
3 a 100 km |
3m a 100km |
|
OTDR |
√ |
√ |
√ |
√ |
|
Mapa do evento |
√ |
√ |
√ |
√ |
|
Medidor de energia |
√ |
√ |
√ |
√ |
|
Fonte de luz |
√ |
√ |
√ |
√ |
|
Localizador visual de falhas |
√ |
√ |
√ |
√ |
|
Luz LED |
√ |
√ |
√ |
√ |
|
Sequência de cabos RJ45 |
√ |
√ |
√ |
√ |
|
Rastreamento de Cabo RJ45 |
√ |
√ |
√ |
√ |
|
Bluetooth |
√ |
√ |
√ |
√ |
|
1490nm Online |
x |
√ |
√ |
√ |
|
1550nm Online |
x |
√ |
√ |
√ |
|
1610nm Online |
x | x |
√ |
√ |

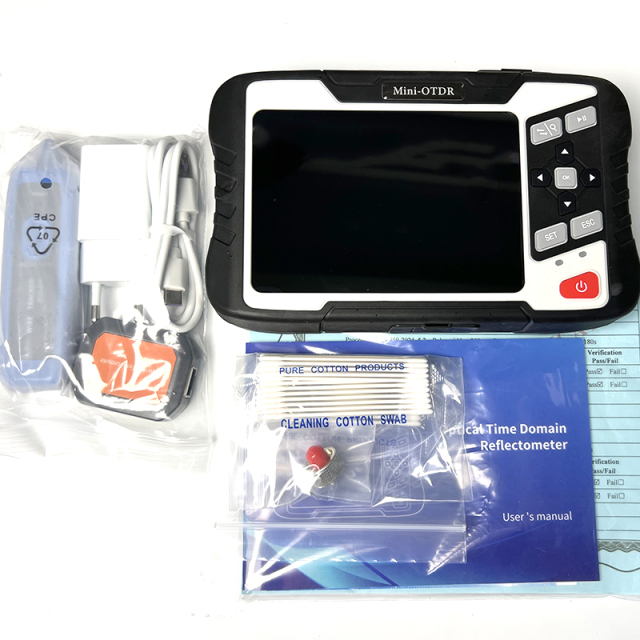

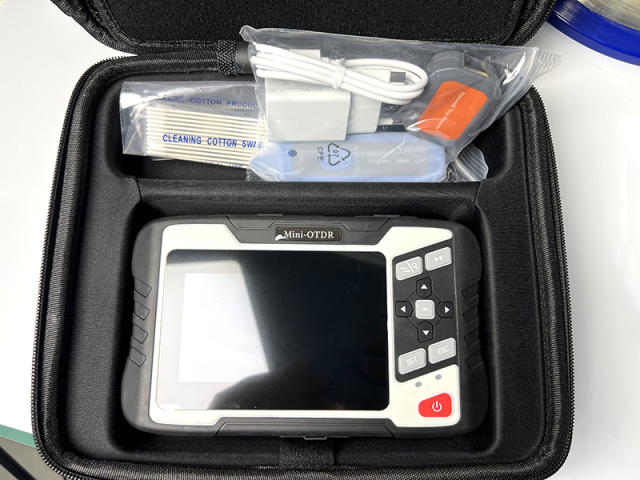

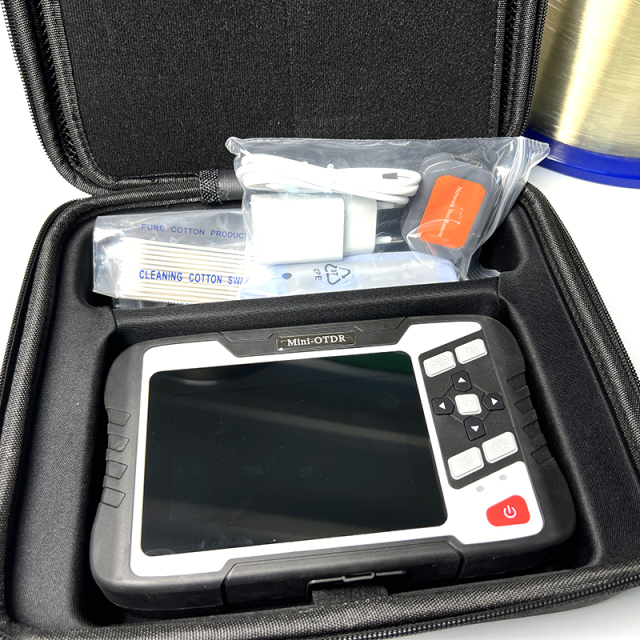

O kit inclui: OTDR, Manual do Usuário,
Cartão TF, Software OTDRviewer, Adaptador de carregamento de energia,

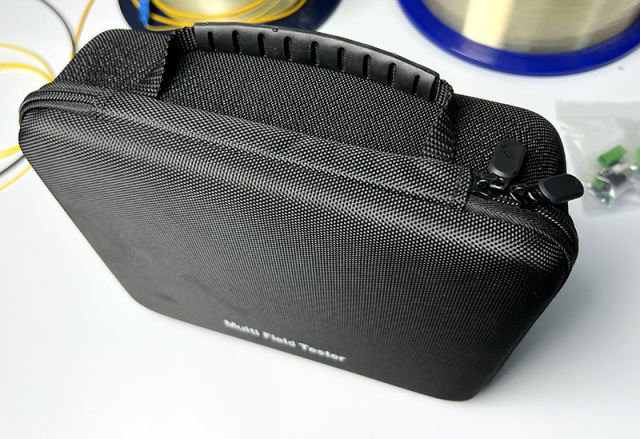

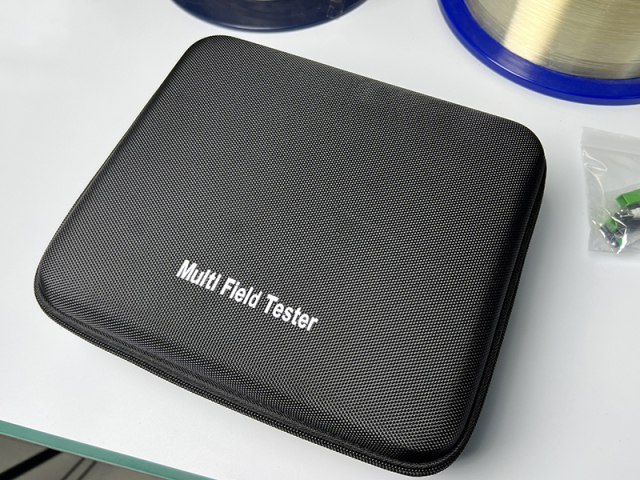

Cabo USB, estojo de transporte, certificado de calibração.
* A função Bluetooth é opcional.
Nota: -P24 (1610 nm) pode testar a fibra com sinal de 1310/1490/1550 nm (potência < 0 dBm)
-A24(1625nm) pode testar a fibra com sinal de entrada de 1310/1490/1550/1577nm (potência <0dBm)
-B24(1650nm) pode testar a fibra com sinal de entrada de 1310/1490/1550/1577nm (potência).<5dBm)
|
Em geral |
|
|
Tamanho/Peso |
189x115x43mm/ 600g (Bateria incluída) |
|
Mostrar |
Tela IPS TFT sensível ao toque de 4,3 polegadas, resolução de 800x480 |
|
Interface |

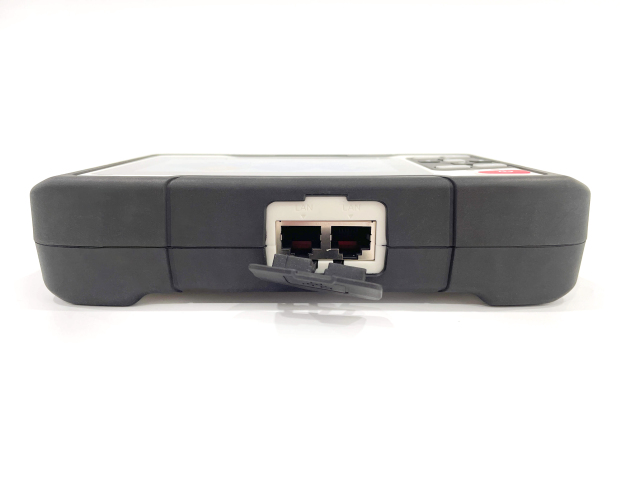

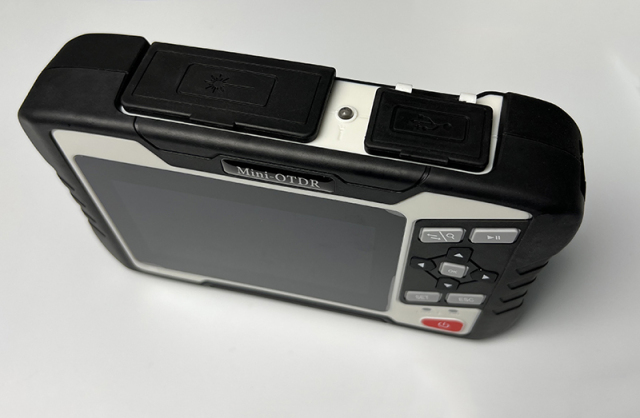

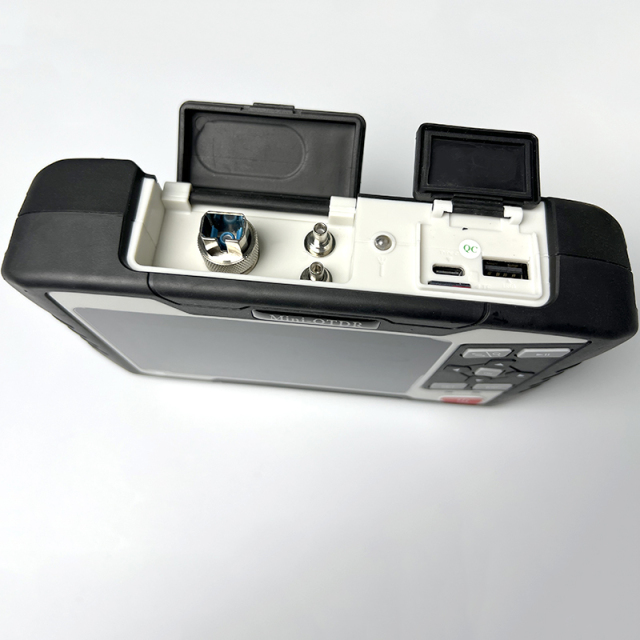

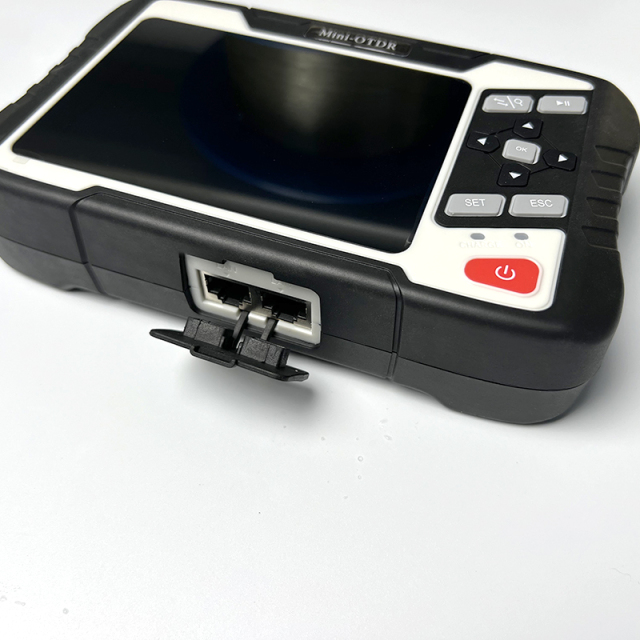

Porta USB Tipo-C, Porta para Cartão TF, Porta RJ45, Porta OTDR, Porta VFL, Porta para Medidor de Potência |
|
Fonte de energia |
Entrada: 100 V (CA) a 240 V (CA), 50~60 Hz, 0,6 A; Saída: 5 V (CC), 2 A Bateria de lítio de 5000mAh/3,7V |
|
Horário de trabalho |
>8 horas |
|
Economia de energia |
gerenciamento inteligente de energia Desligamento automático: Nunca/1 min/5 min/10 min/30 min/60 min |
|
Armazenamento de dados |
8 GB, >200.000 curvas |
|
Linguagem |
Inglês |
|
Ambiental Condições |
Temperatura e umidade de operação: -10℃~+50℃, ≤95% (sem condensação) Temperatura e umidade de armazenamento: -20℃~+70℃, ≤95% (sem condensação) |
|
Módulo OTDR |
|
|
Largura do pulso |
3ns, 5ns, 10ns, 20ns, 30ns, 50ns, 80ns, 100ns, 200ns, 300ns, 800ns, 1μs, 2μs, 5μs, 10μs, 20μs |
|
Alcance de distância |
100 m, 300 m, 500 m, 1,25 km, 2,5 km, 5 km, 10 km, 20 km, 40 km, 80 km, 125 km, 260 km |
|
Resolução de amostragem |
Mínimo 0,03m |
|
Ponto de amostragem |
>160.000 pontos |
|
Linearidade |
≤0,05dB/dB |
|
Método de teste de perda |
Método de 4/5 pontos |
|
Atualização em tempo real |
3Hz (Taxa típica) |
|
Precisão de distância |
±(1m + distância de medição × 3 × 10^-5 + resolução de amostragem) (excluindo a incerteza do IOR) |
|
Limiar de Perda |
0,2 dB |
|
Resolução de Perdas |
0,001dB |
|
Resolução de distância |
0,001m |
|
Configuração IOR |
1,00000~2,00000 |
|
Unidades |
km, mi, kft |
|
Formato de rastreamento OTDR |
SOR |
|
Módulo VFL |
|
|
Comprimento de onda |
650nm |
|
Potência de saída |
10mw, CLASSE III B |
|
Faixa |
12 km |
|
Modo de inicialização |
CW/1Hz/2Hz |
|
Módulo OPM |
|
|
Comprimento de onda |
850/1270/1300/1310/1490/1550/1577/1625/1650nm |
|
Campo de teste |
-70~+ 10dBm ou -50~+ 26dBm (padrão) |
|
Resolução |
0,01 dB |
|
Precisão |
±5% |
|
Conector |
Universal |
|
Módulo OLS |
|
|
Comprimento de onda |
Igual aos comprimentos de onda do OTDR |
|
Potência de saída |
>-5dBm |
|
Modo de saída |
CW/270/330/1k/2k Hz |
|
Rastreador de Cabo RJ45 |
|
|
Área de Teste |
300 metros |
|
Tipo de sinal |
Sinal analógico/Sinal digital |
|
Trilho de cabos ativo |
Apoiar |
|
Receptor de sinal |
Enviado como acessório padrão |
|
Som de aviso |
Sim |
|
Cabo tipo RJ45 |
Suporta os padrões 568A e 568B. |
|
Sequência de cabos RJ45 |
|
|
Área de Teste |
300 metros |
|
Tipo de sinal |
Sinal analógico/Sinal digital |
|
Teste de cabo ativo |
Não oferece suporte. |
|
Unidade remota |
Pode ser retirado pela parte inferior do dispositivo. |
|
Cabo tipo RJ45 |
Suporta os padrões 568A e 568B. |
|
Hora do teste |
Menos de 15 segundos |
yes, model FC1500-D26(1310/1550nm) supports dual wavelength simultaneous measurement
The FC1500 OTDR is with SC and FC connectors. ST, LC connectors are sold separately. Contact our sales if need please.
yes, users can control it by 3 methods. The first one is by touch screen, the second one is by physical buttons, and the third one is by bluetooth that connected to users' mobile phone
yes, users can turn on "strong light mode" in system settings.
System - Power - Strong Light Mode
The probe is sold separetely. You can see more details in the link, https://firstfiber.cn/products/fiber-inspection-probe-microscope
Auto-Test,
Average-Test, and
Real-time-Test
3 meters for cables with UPC connector. 10 meters for cables with APC connector.
No, it tests single mode fiber only. If you are going to test multi mode fiber, the other model 980EXP-M22 is ok. Visit the link please https://firstfiber.cn/products/980exp-otdr
Now, Chinese and English. If customers can help us translatation, we can add more languages for the OTDR.
| Instructions | |
| Model Number | Max 8 characters, no special characters allowed. |
| Logo | High Resolution. (.jpg, .bmp, .psd, .cdr, etc) |
| Boot Screen | 800x480 px, format .bmp, and color depth 16-bit |
| Language | Please contact sales to request the English version of the field list. |
| Model | Qty/Carton | Net Weight | Gross Weight | Size |
| FC1500 | 10 | 13.5 KG | 15 KG | 53x30x26cm |
| Model | Qty/Carton | Net Weight | Gross Weight | Size |
| FC1500 | 1 | 1.35 KG | 1.7 KG | 23x29x10cm |
